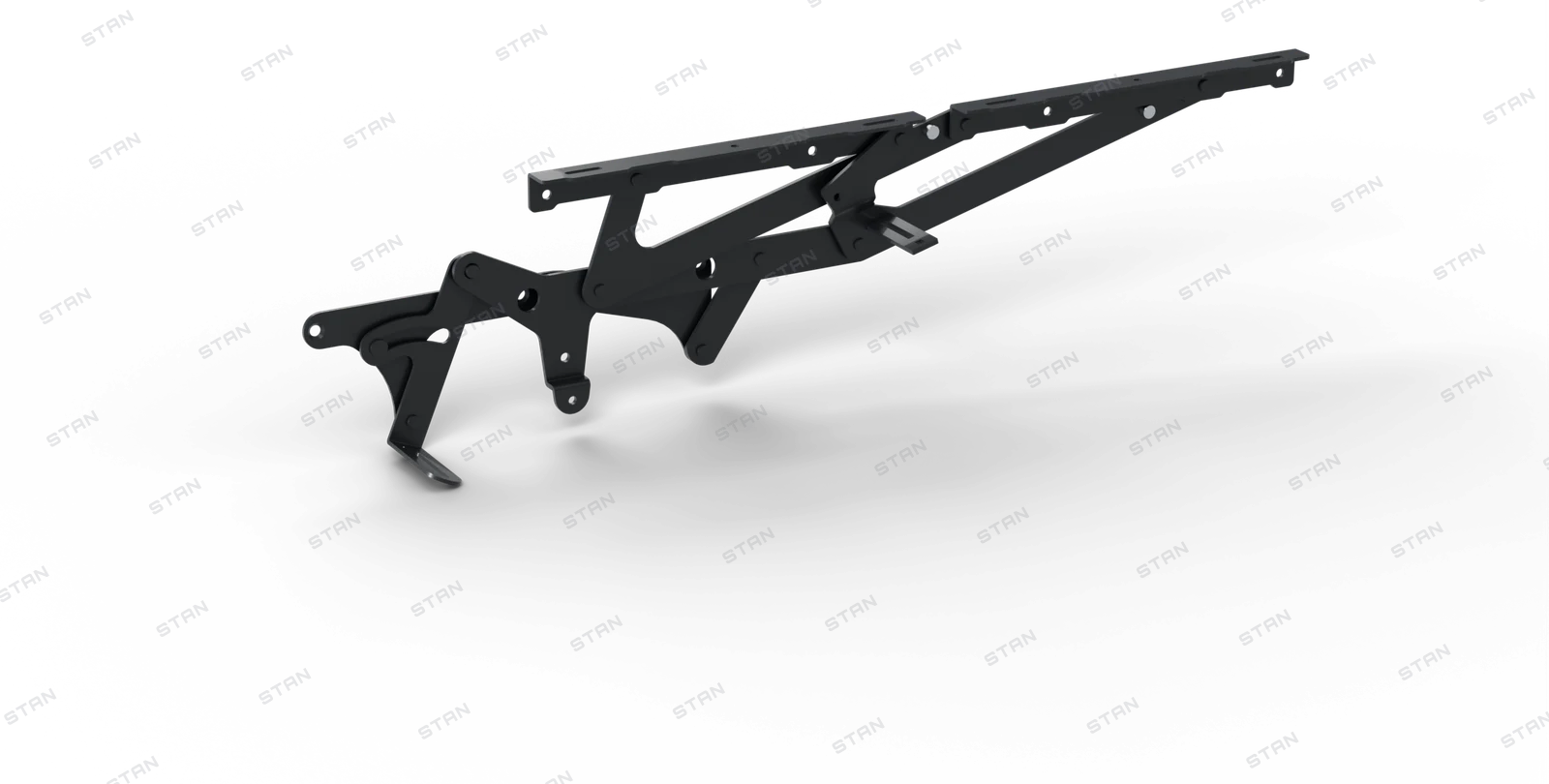

OG-540 Puma Mekanizması, açık konum

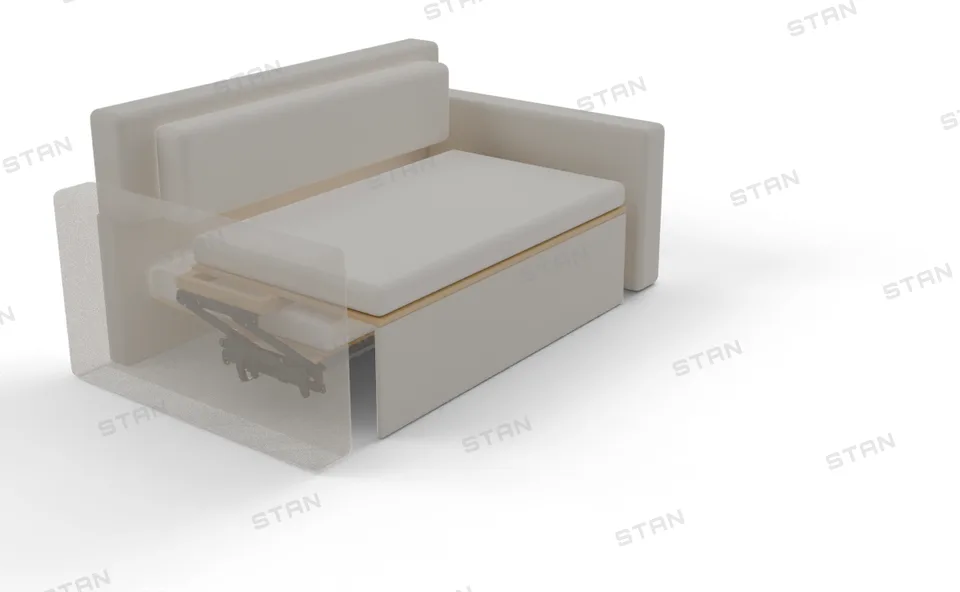

Nerede kullanılır Köşe ve oturma grubu: yatak dönüşümü (puma)

OG-540 Puma Mekanizması

Puma Sofa-Bed Mechanism

Kanepe yatağa döner; oturma önce öne kayar, kumaşlar sürtmez.

Kullanım yeri
Köşe ve oturma grubu
Hareket
Kaydırma 10 cm · yatak 75 × 20 cm
Gizli bölme boşluğu
Önerilen azami kalınlık 10 cm
Yüzey (standart)
Toz boya siyah
Bu ürünü sorun

Sipariş kodu

Bu üründe seçenek yok; kod tek. Adedi yazmanız yeterli.

OG-540 Puma Mekanizması
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Montaj

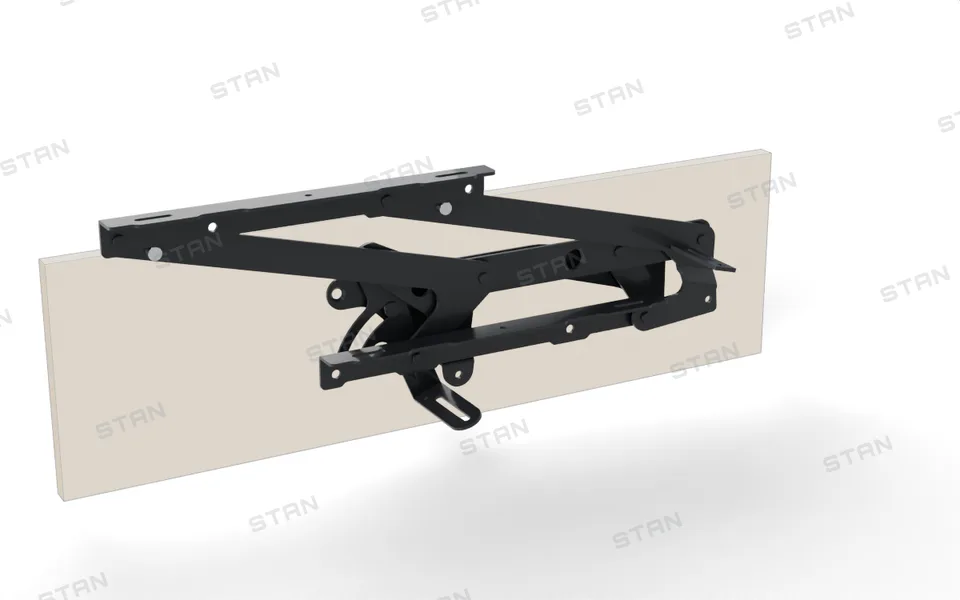

  1. Ayrıntı

    Bu konumda öndeki parçanın iki büyük deliği taban braketinin havşalı deliklerine denk gelir. Taban braketini kasanın yan duvarına yaslayıp üç havşalı delikten ahşap vidasıyla vidalayın.

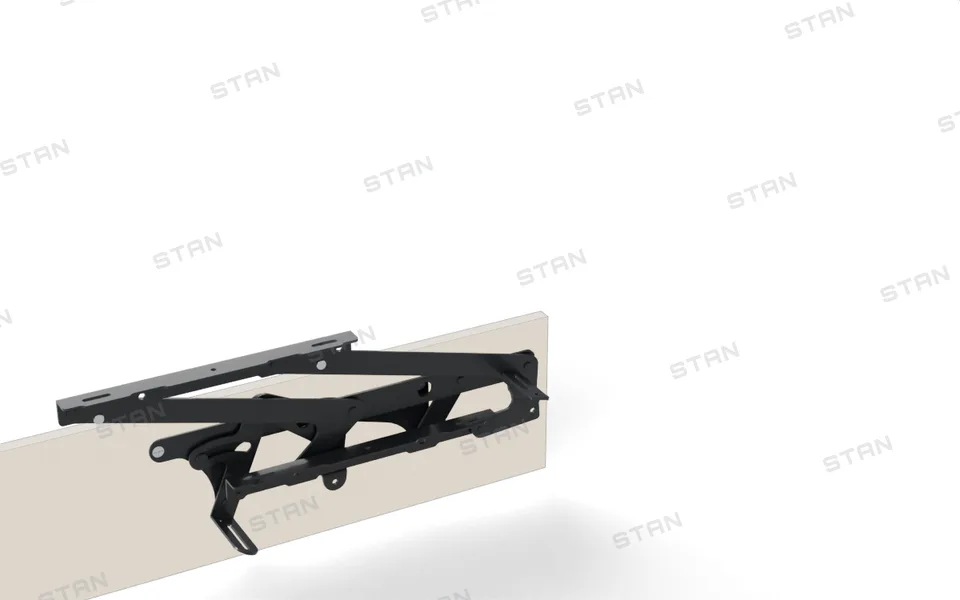

  2. Ayrıntı

    Görünen oturma çerçevesinin yan kirişini üst lamanın üstüne oturtun; üstten vidalayın (vidalar kirişten geçip lamanın üst flanşındaki delik ve iki yuvaya girer).

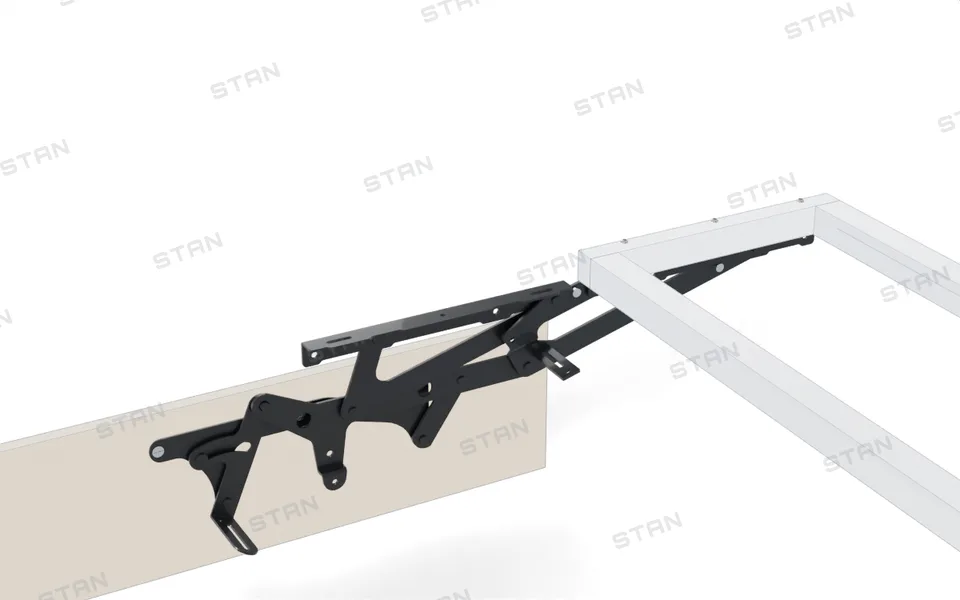

  3. Ayrıntı

    Üstten vidalayın (üst flanştaki delik ve iki yuvaya). Sırt sabittir, mekanizmaya bağlanmaz.

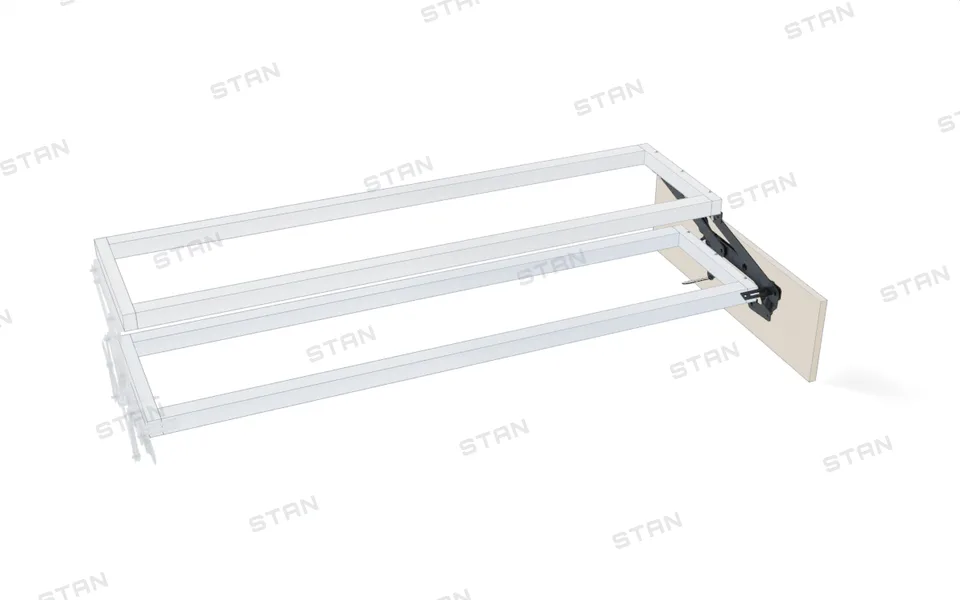

  4. Ayrıntı

    Bir uçta kare delikten (sabit), öbür uçta yuvadan (ayar payı) M6 cıvata ve somunla sıkın; profil biraz kısa kesilse de yuva payı karşılar.

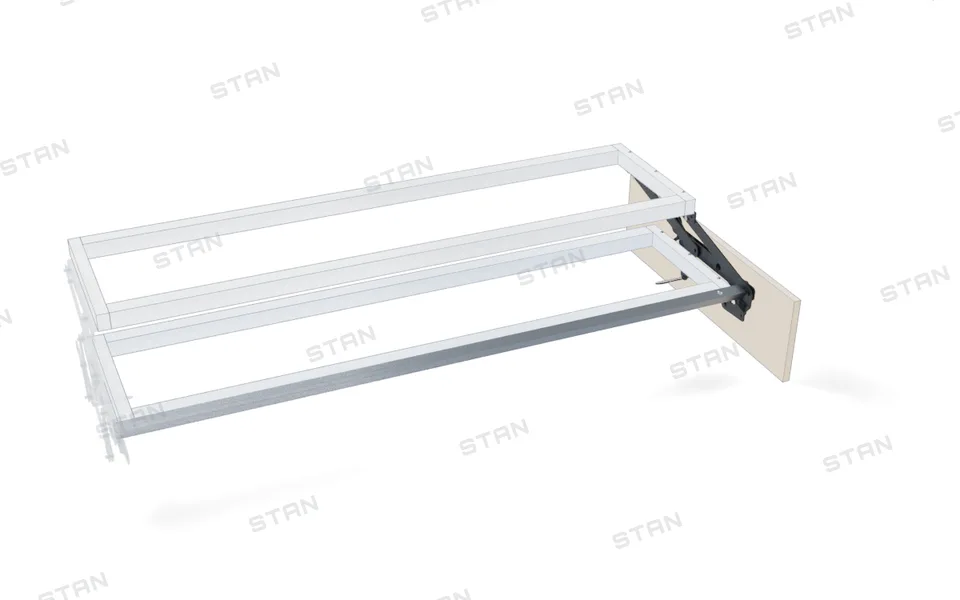

  5. Ayrıntı

    Gizli oturma yükselir ve iki yüzey aynı seviyeye gelir. Geri iterek kapatın. İki yan takılmadan, birlikte hareket etmeli.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyToz boya siyah
Nerede kullanılırKöşe ve oturma grubu: yatak dönüşümü (puma)
Kalıcı adresstanmekanizma.com/u/OG-540QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
