BR-200 Seviye Braketi Seti, açık konum
Nerede kullanılır Sandıklı baza: seviye braketi

BR-200 Seviye Braketi Seti

Level Bracket Set

Orta kirişi taşıyan 4 kademeli yükseklik ayarlı bağlantı.

Kullanım yeri
Sandıklı baza
Yüzey (standart)
Çinko kaplama
VideoMontajTeknik bilgi
Bu ürünü sorun

Sipariş kodu

Set tek kodla sipariş edilir; parçalar ayrı da sipariş edilebilir, aşağıdaki tablodan satırı seçin.

BR-200 Seviye Braketi Seti
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Hazır kodlar

KodAçıklama
BR-200Seviye Braketi Seti — set
BR-201Seviye Braketi — parça A (tırnaklı parça, orta kirişi taşır)
BR-202Seviye Braketi — parça B (karşılık, yan tahtaya vidalanır)

Montaj

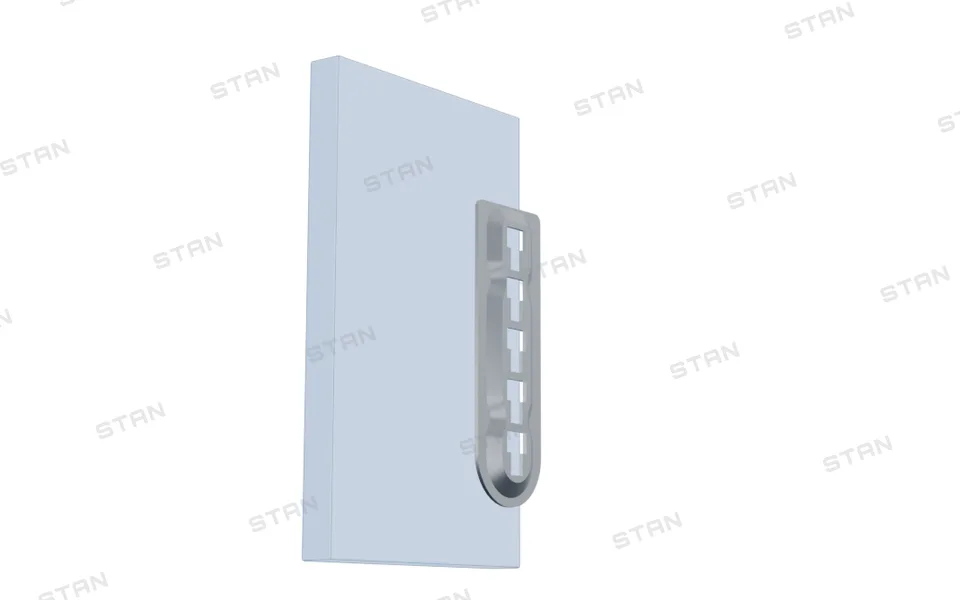

  1. Ayrıntı

    Deliklerinden ahşap vidasıyla vidalayın.

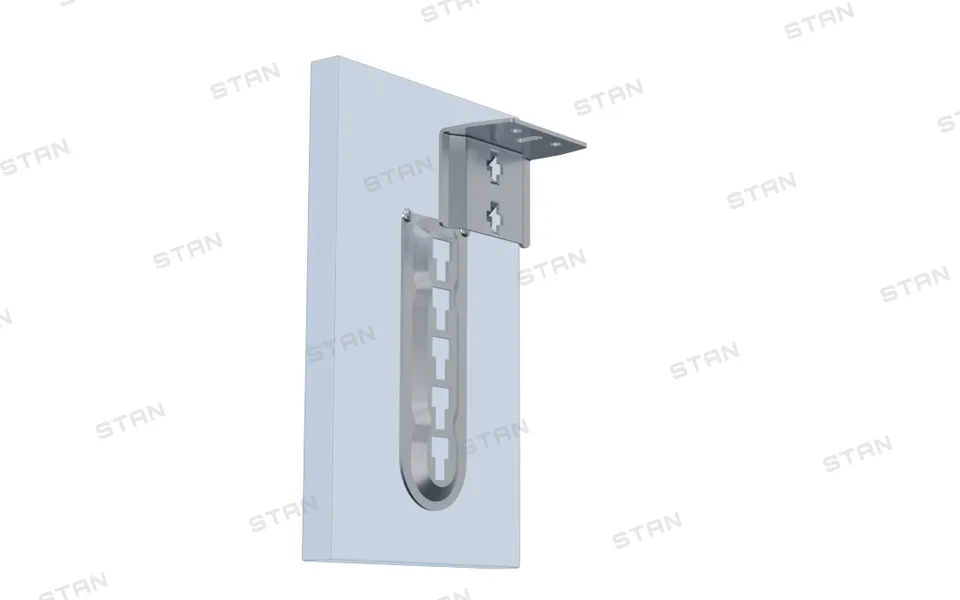

  2. Ayrıntı

    Tırnaklı parçanın tırnaklarını istenen kademenin pencerelerine geniş kısımdan geçirin, aşağı kaydırın; tırnaklar dar kısma kancalanır.

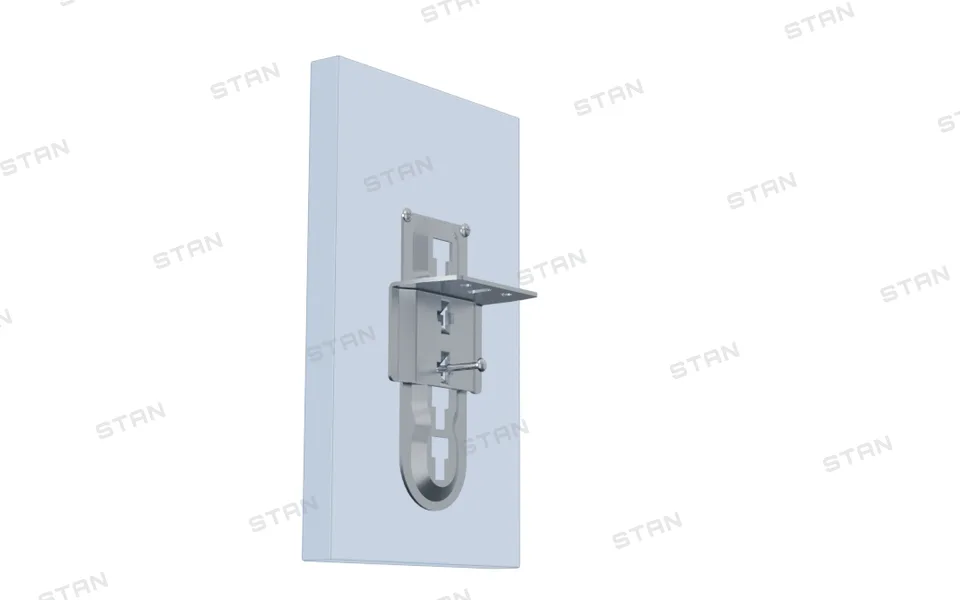

  3. Ayrıntı

    Parça kademede kilitlenir.

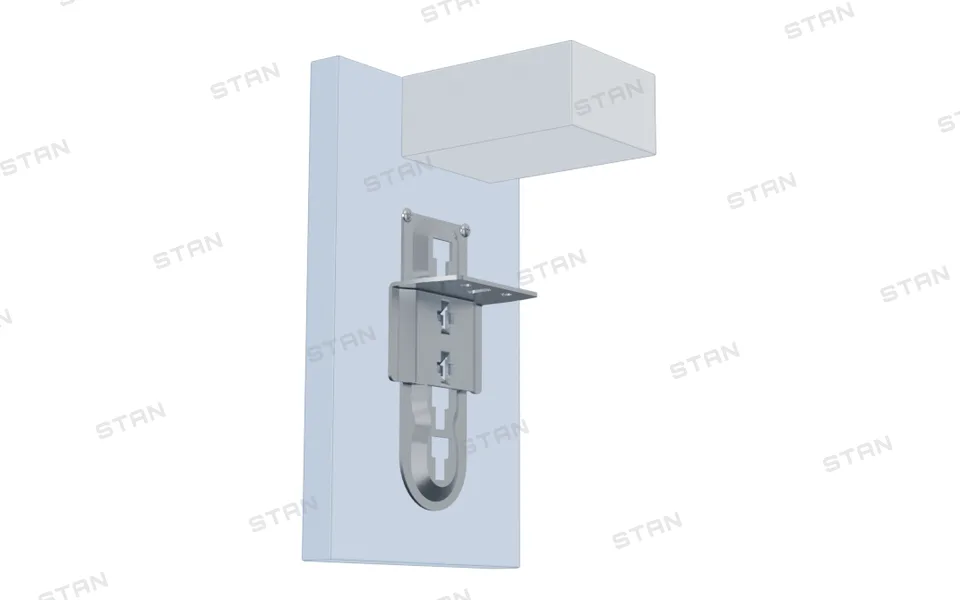

  4. Ayrıntı

    Kulaktaki iki delikten alttan vidalayın.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama
Nerede kullanılırSandıklı baza: seviye braketi
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/BR-200QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
