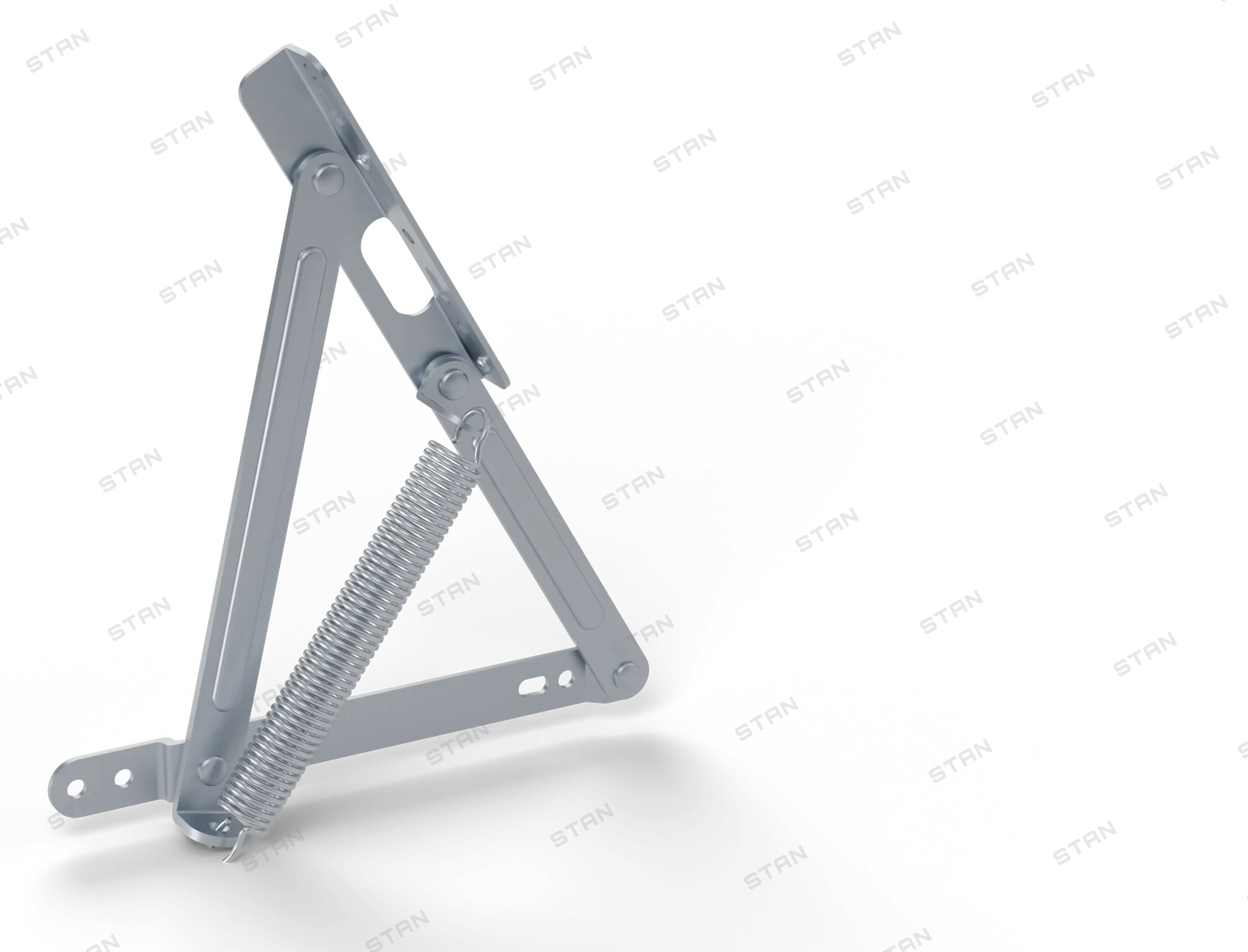

SL-450 Sandık Makası Küçük, açık konum

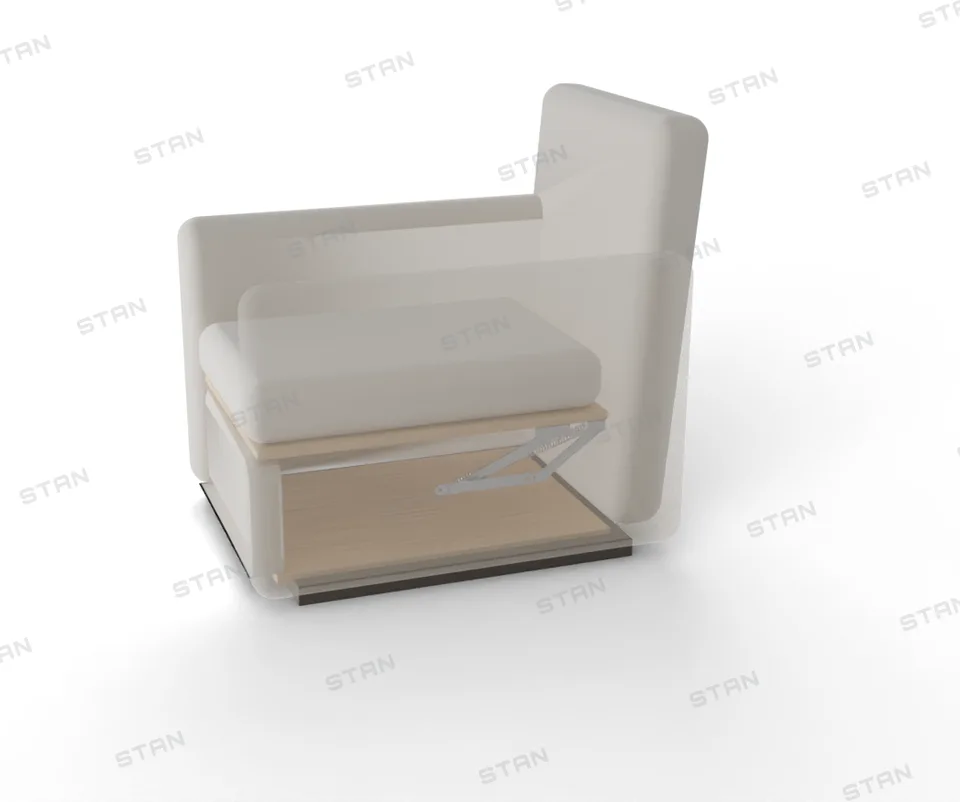

Nerede kullanılır Sandıklı kanepe: sandık makası

SL-450 Sandık Makası Küçük

Small Storage Hinge

Kompakt küçük sandık mekanizması; yayı ayrı satılır.

Kullanım yeri
Sandıklı kanepe
Açılma
60° · 7 konum (10° adım)
Bağlantı
M6 cıvata
Yay
Çekme yayı (YY-500, ayrı satılır)
Yüzey (standart)
Çinko kaplama
Bu ürünü sorun

Sipariş kodu

Bu üründe seçenek yok; kod tek. Adedi yazmanız yeterli.

SL-450 Sandık Makası Küçük
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Montaj

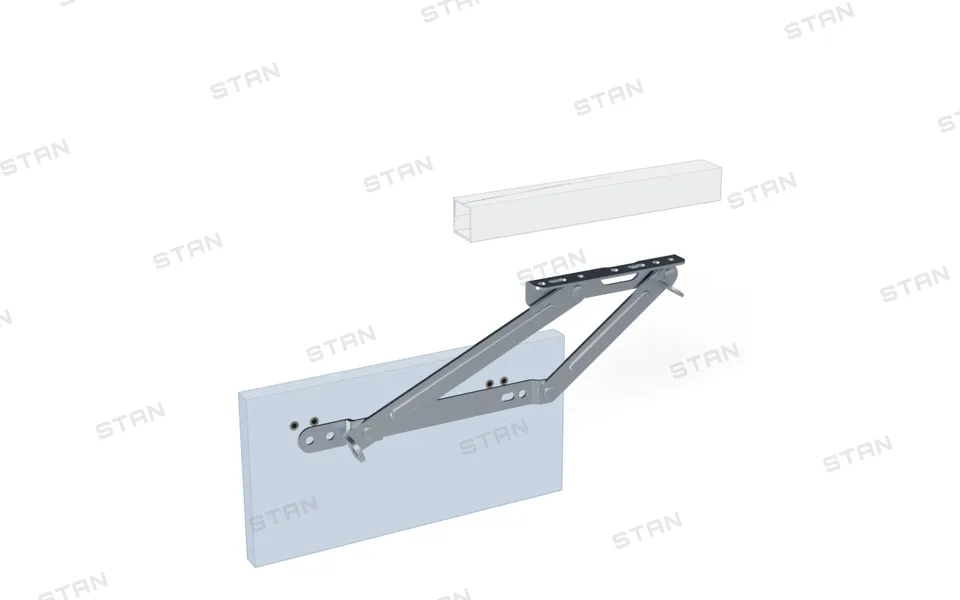

  1. Ayrıntı

    Köşebenti kapak çerçevesine oturtun.

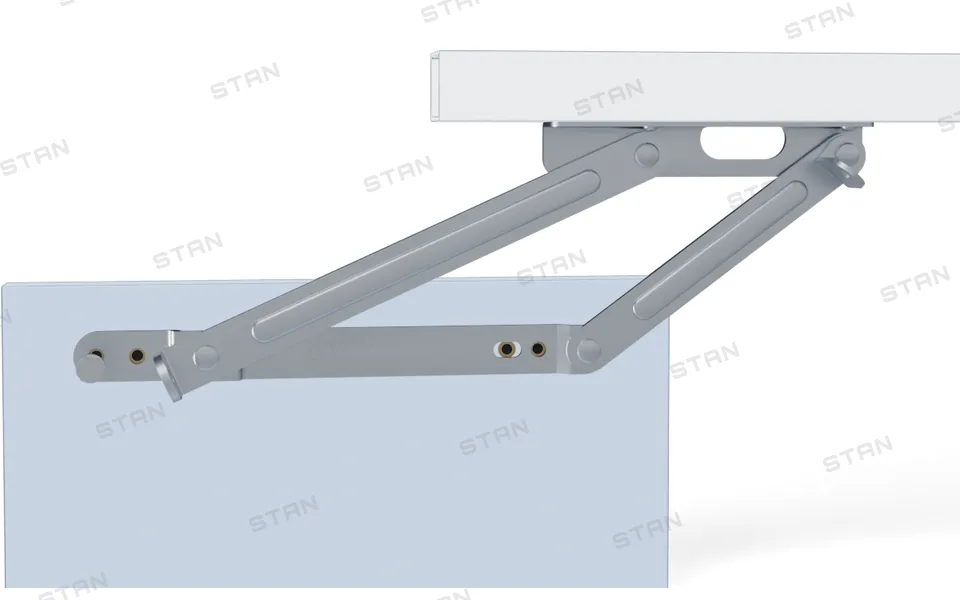

  2. Ayrıntı

    Köşebenti kapak çerçevesine flanştaki beş delik ve yuvadan, alttan M6 gömme başlı cıvatayla bağlayın.

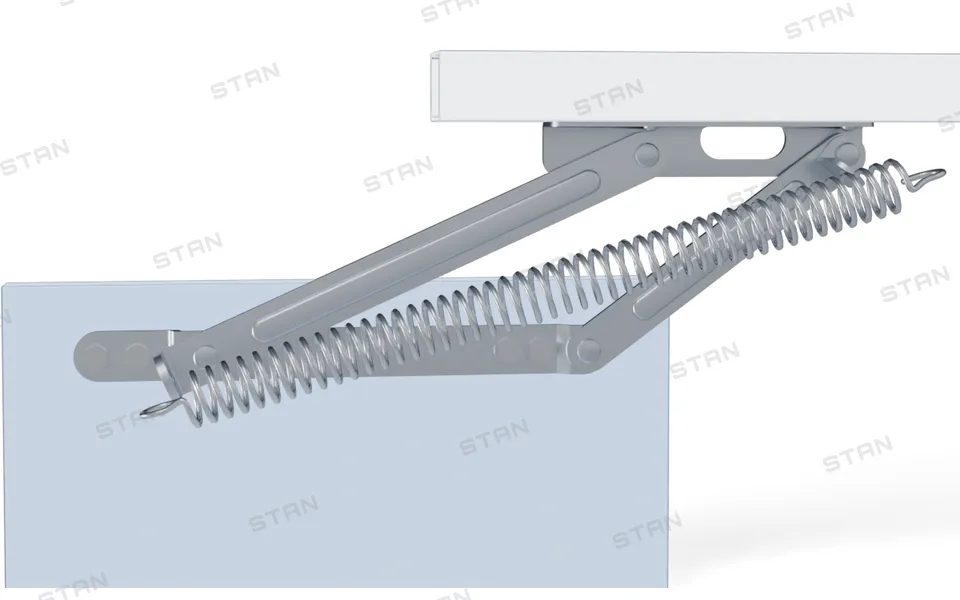

  3. Ayrıntı

    Bir kancasını yay bağlantı parçasındaki deliğe, ötekini uzun kolun alt ucundaki deliğe geçirin.

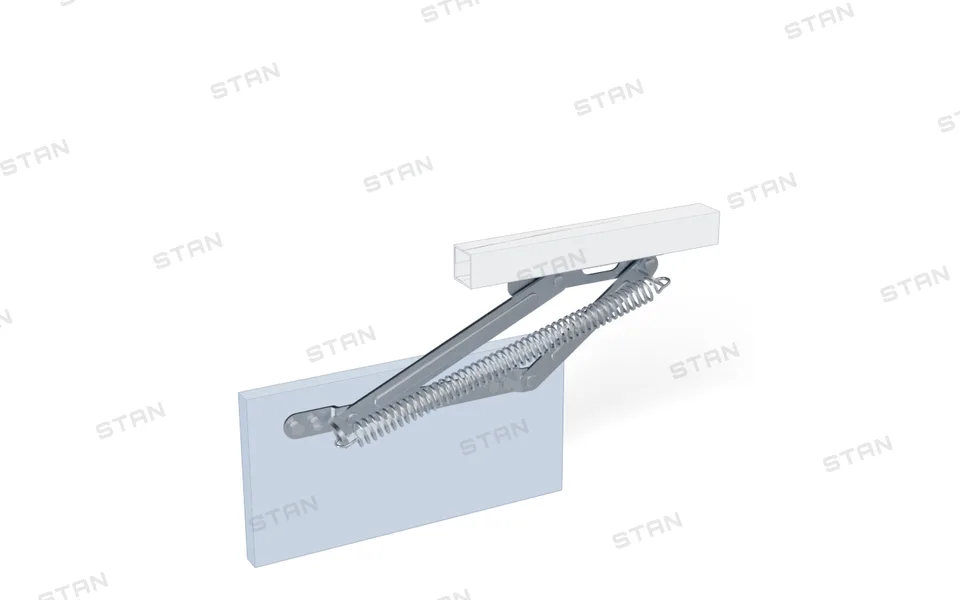

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama
Nerede kullanılırSandıklı kanepe: sandık makası
Kalıcı adresstanmekanizma.com/u/SL-450QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
