Ürünler / Sandık Makasları

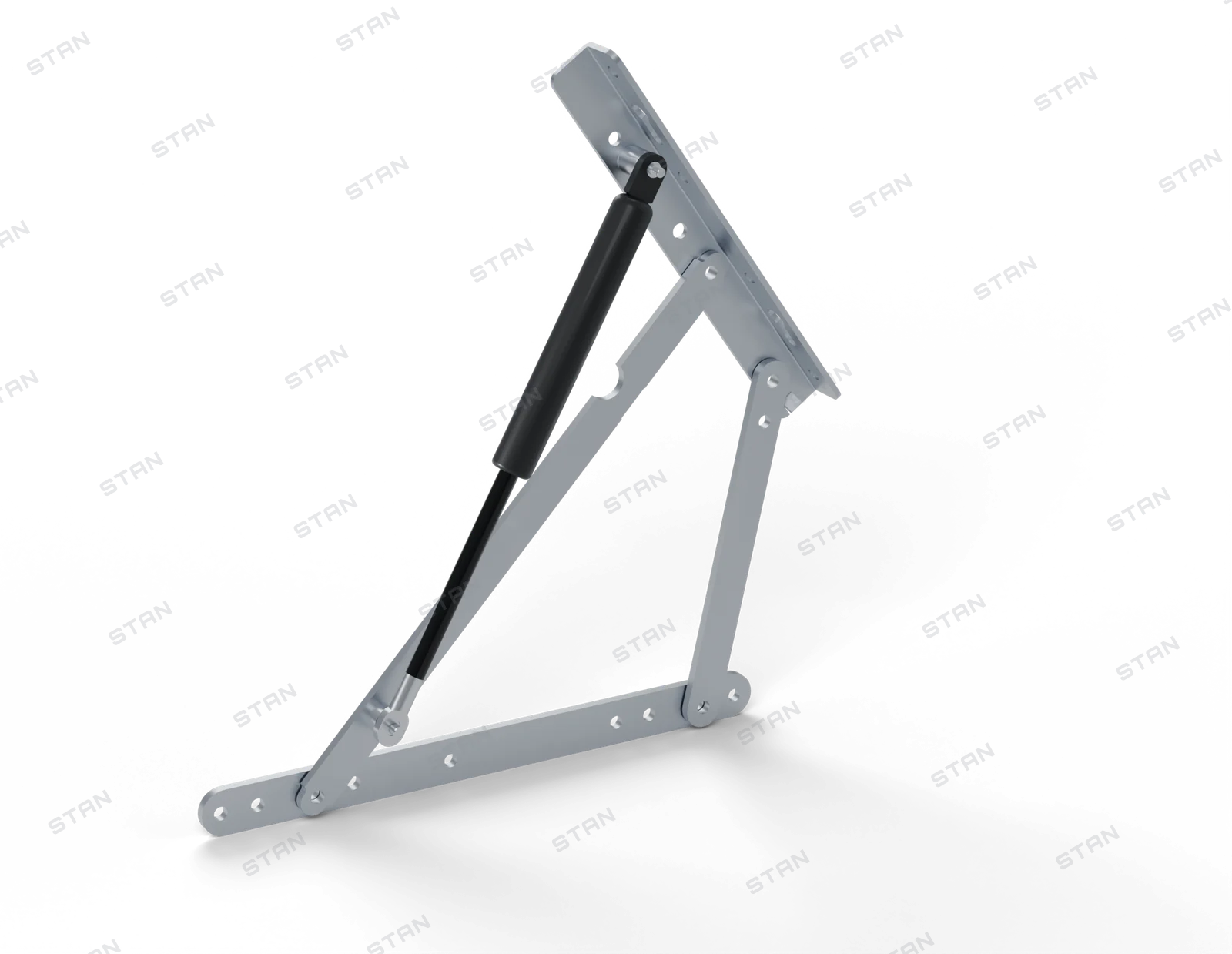

SL-100 Sandık Makası Standart, açık konum

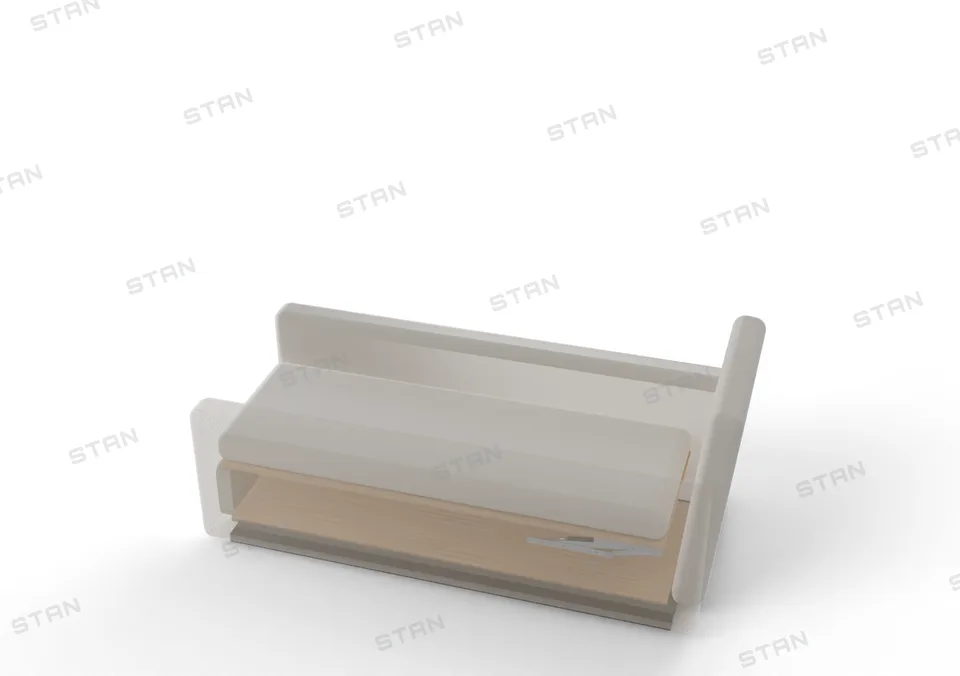

Nerede kullanılır Sandıklı kanepe: sandık makası

SL-100 Sandık Makası Standart

Standard Storage Hinge

Sandıklı koltuk ve kanepe kaldırma mekanizması; gazlı amortisörlü.

Kullanım yeri
Sandıklı kanepe
Açılma
55°
Amortisör
GA-305 × 2 · 300–1200 N (isteğe bağlı)
Yüzey (standart)
Çinko kaplama
VideoMontajTeknik bilgi
Kodunuzu oluşturun

Eski kodlar: 1218AS · 1218AS-LT

Kodunuzu oluşturun

1Varyant

2Gazlı amortisör gücü isteğe bağlı GA-305 × 2 · N

50 N ara değerler siparişe özel
SL-100 Sandık Makası Standart
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Hazır kodlar

KodAçıklama
SL-100Sandık Makası Standart
SL-100-PBSandık Makası Standart — pullu, siyah boyalı
SL-100-YSandık Makası Standart — yaylı

Montaj

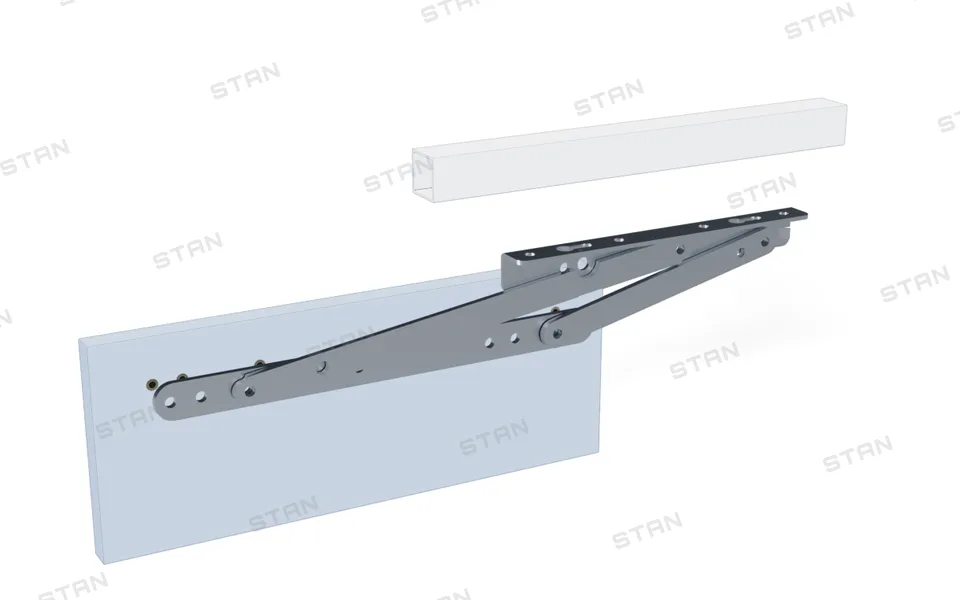

  1. Ayrıntı

    Köşebenti kapak çerçevesine oturtun.

  2. Ayrıntı

    Uzun kolu sandık gövdesindeki plakaya bütün deliklerinden altıgen cıvata + pul ile önden bağlayın; köşebenti kapak çerçevesine bütün yuvalardan, alttan gömme başlı cıvatayla bağlayın.

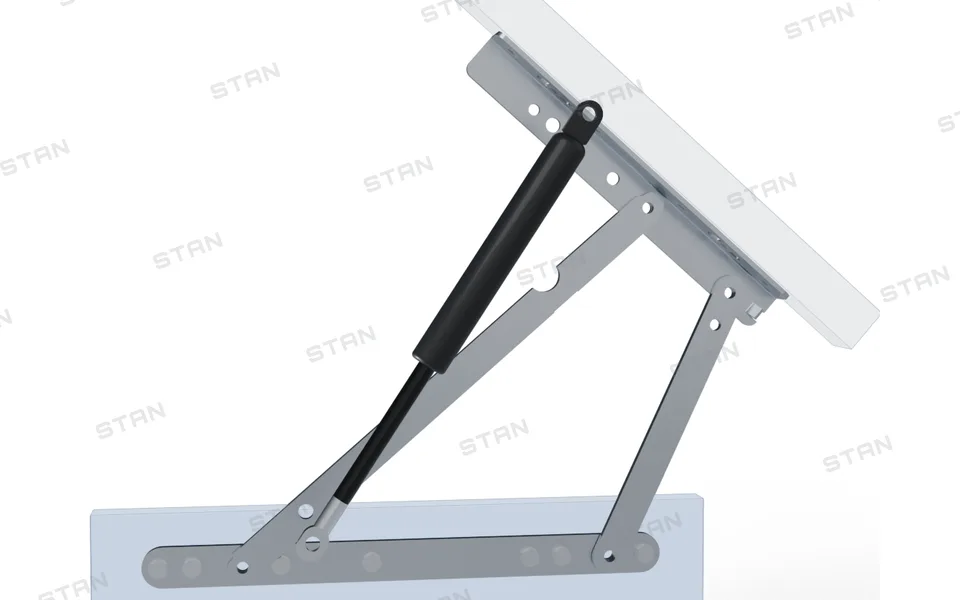

  3. Ayrıntı

    Önce alt, sonra üst ucunu otomatıyla bağlayın.

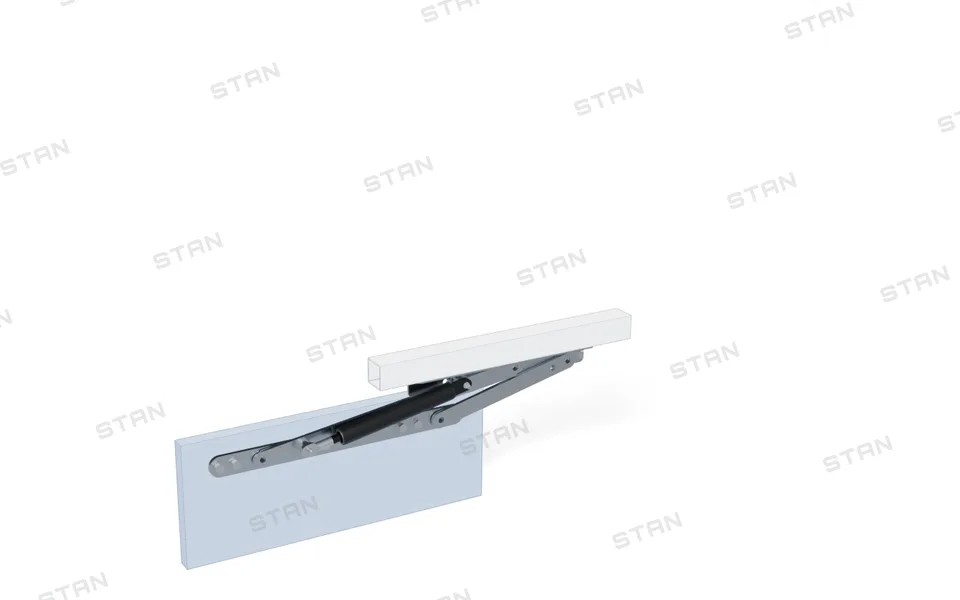

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama (standart) · toz boya siyah (PB, Y)
AmortisörGA-305 × 2 · 300–1200 N (isteğe bağlı)
Nerede kullanılırSandıklı kanepe: sandık makası
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/SL-100QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
