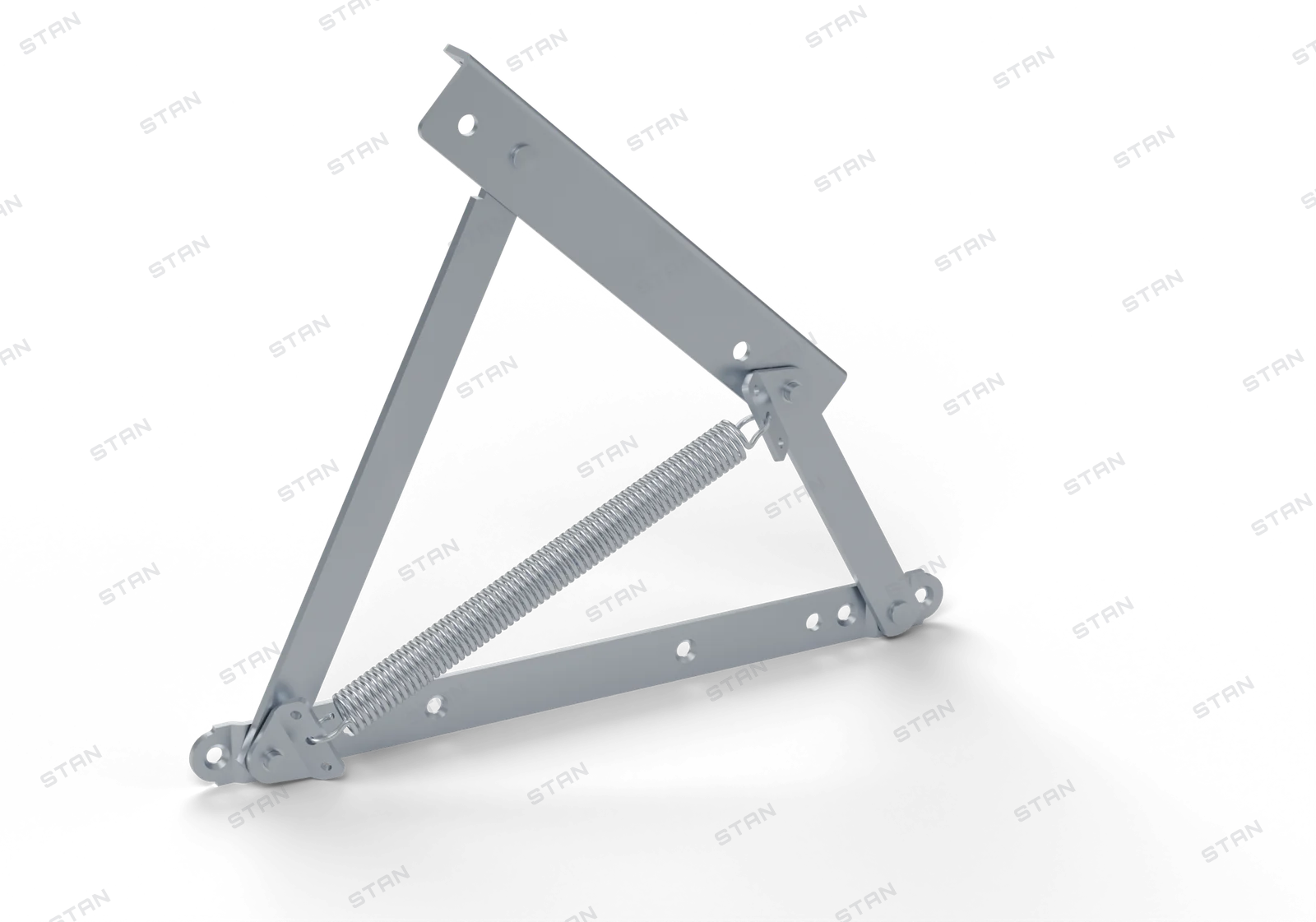

SL-200 Sandık Makası Midi, açık konum

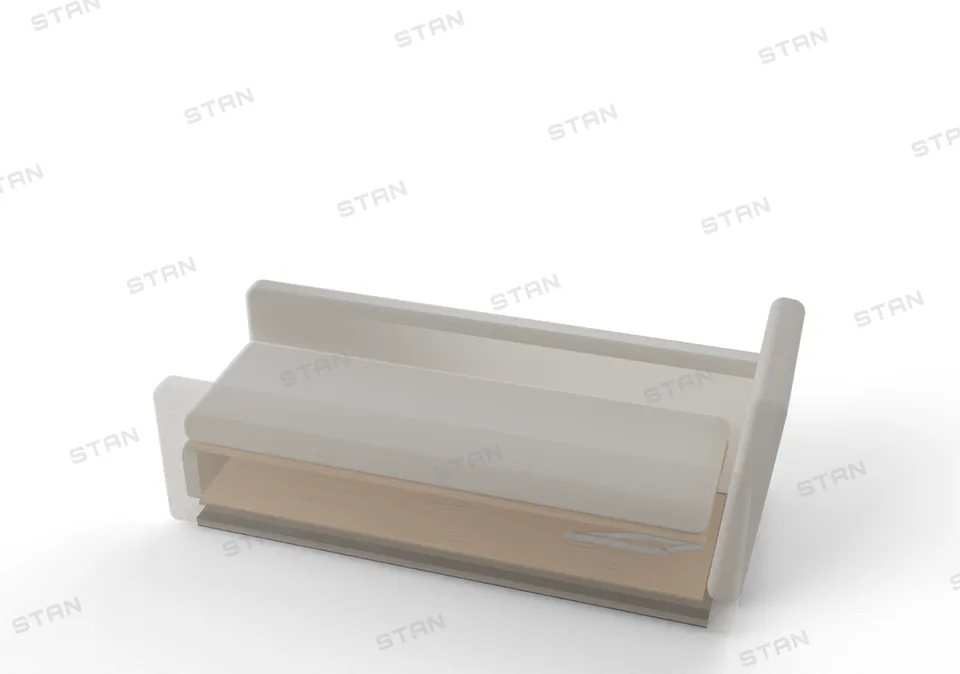

Nerede kullanılır Sandıklı kanepe: sandık makası

SL-200 Sandık Makası Midi

Midi Storage Hinge

Orta boy sandık mekanizması.

Kullanım yeri
Sandıklı kanepe
Açılma
42°
Yüzey (standart)
Çinko kaplama
VideoMontajTeknik bilgi
Bu ürünü sorun

Eski kodlar: 1218SP

Sipariş kodu

Bu üründe seçenek yok; kod tek. Adedi yazmanız yeterli.

SL-200 Sandık Makası Midi
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Montaj

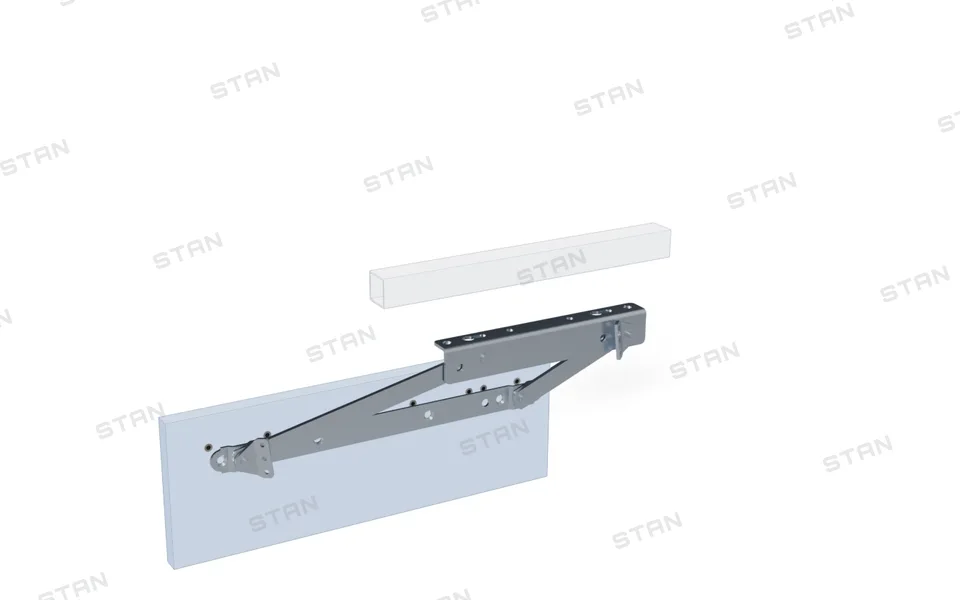

  1. Ayrıntı

    Köşebenti kapak çerçevesine oturtun.

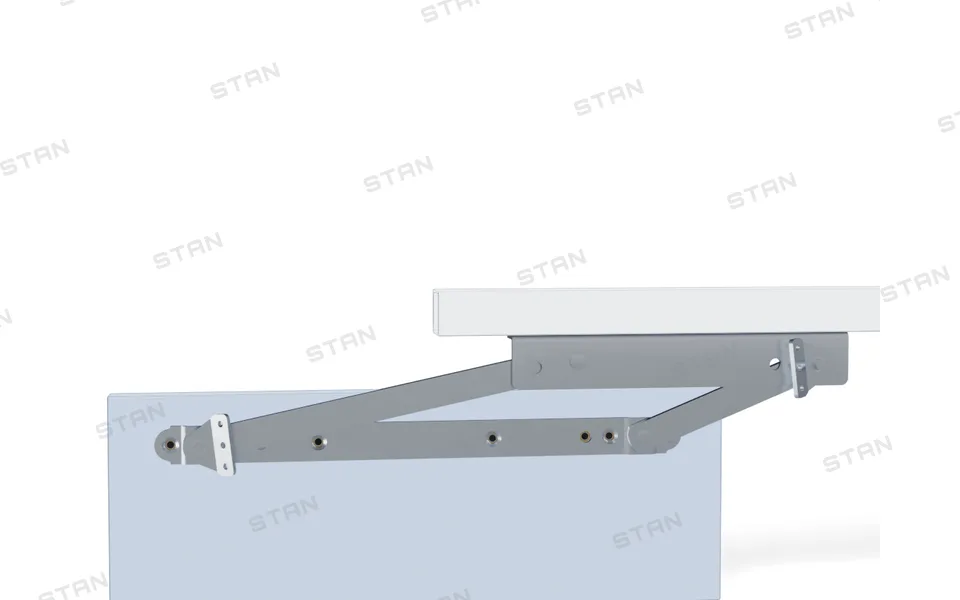

  2. Ayrıntı

    Uzun kolu sandık gövdesindeki plakaya önden bağlayın: havşalı deliklerden gömme başlı vida, diğer iki delikten altıgen cıvata + pul; köşebenti kapak çerçevesine bütün yuvalardan, alttan gömme başlı cıvatayla bağlayın.

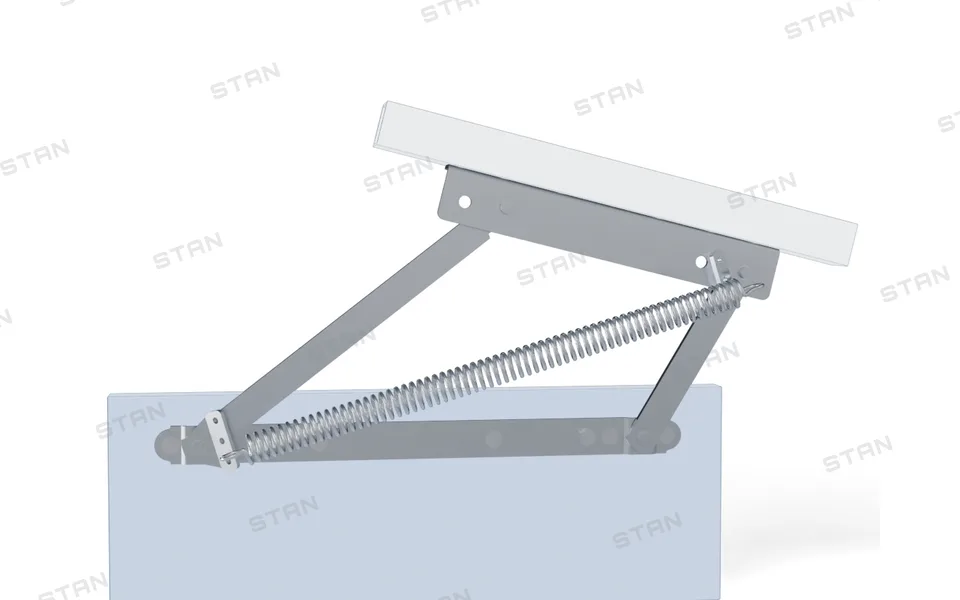

  3. Ayrıntı

    İki kancasını yay bağlantı parçalarındaki deliklere geçirin.

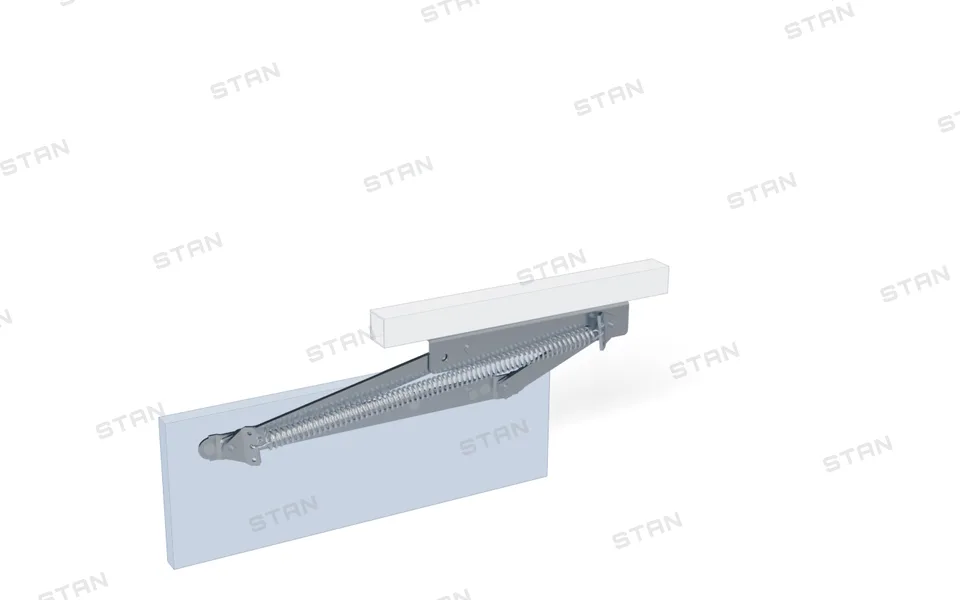

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama
Nerede kullanılırSandıklı kanepe: sandık makası
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/SL-200QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
