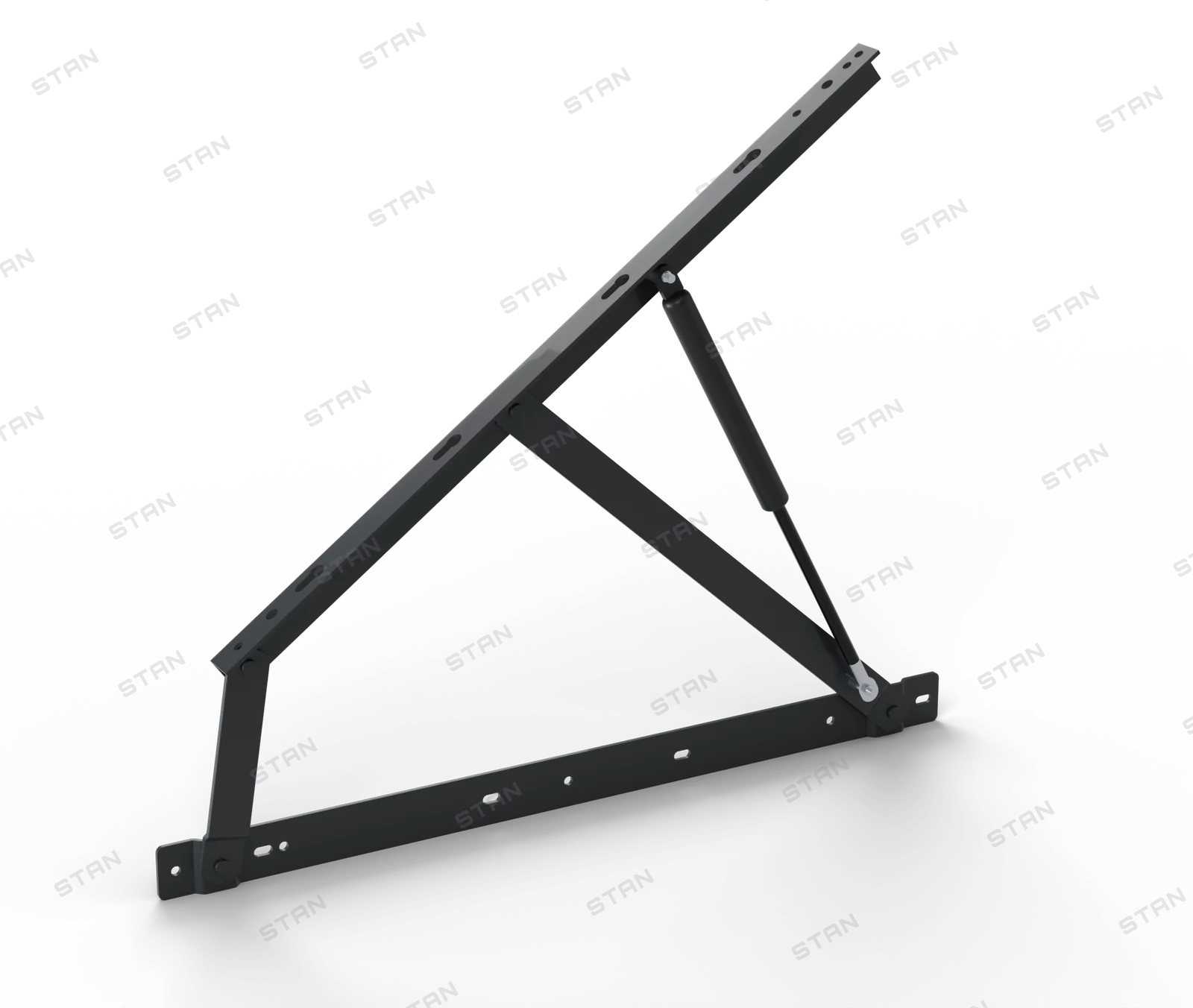

BL-300 Baza Makası Hibrit Q16, açık konum

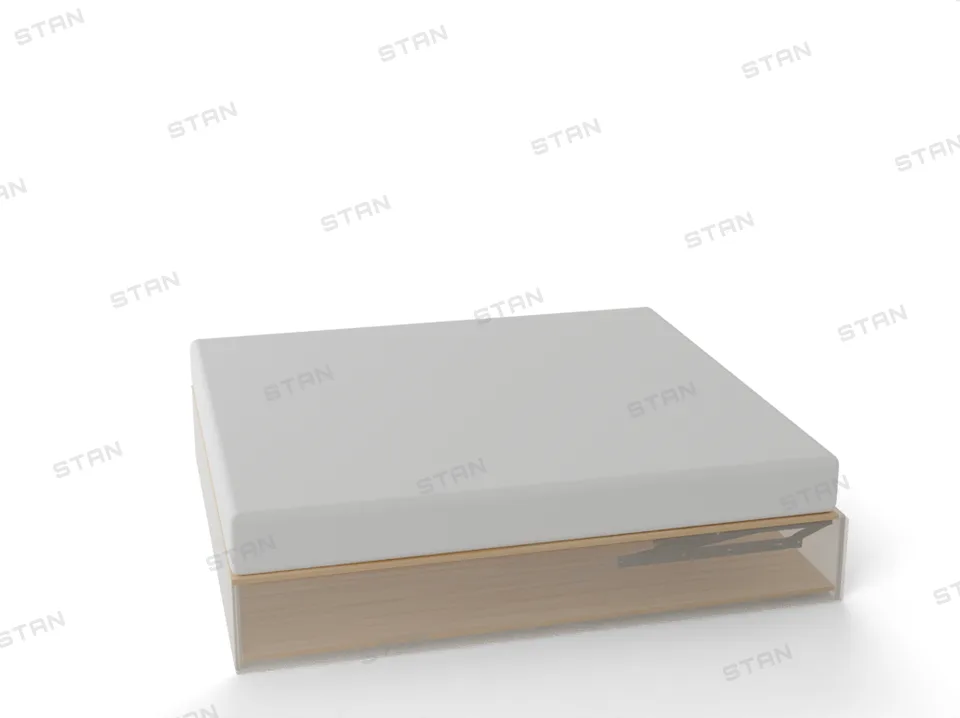

Nerede kullanılır Sandıklı baza: kaldırma makası

BL-300 Baza Makası Hibrit Q16

Q16M8bağlantı ve sac kalınlığına göre iki tip

Hibrit Q16 baza makası; 20 mm anahtar deliği, M8 kılavuzsuz.

Kullanım yeri
Sandıklı baza
Açılma
42°
Kasa tipi
Metal profil (modüler kasa)
Yüzey (standart)
Toz boya siyah RAL 9005
Kodunuzu oluşturun

Eski kodlar: 219HB-335

Görseller ve animasyonlar M8 tipine aittir; çalışma biçimi aynıdır.

Kodunuzu oluşturun

2Amortisör boyu

3Gazlı amortisör gücü GA-385 × 2 · N

stoksiparişe özel50 N ara değerler siparişe özel

4Paketleme

Paketleme seçenekleri ve özel marka

BL-300 Baza Makası Hibrit Q16
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Montaj

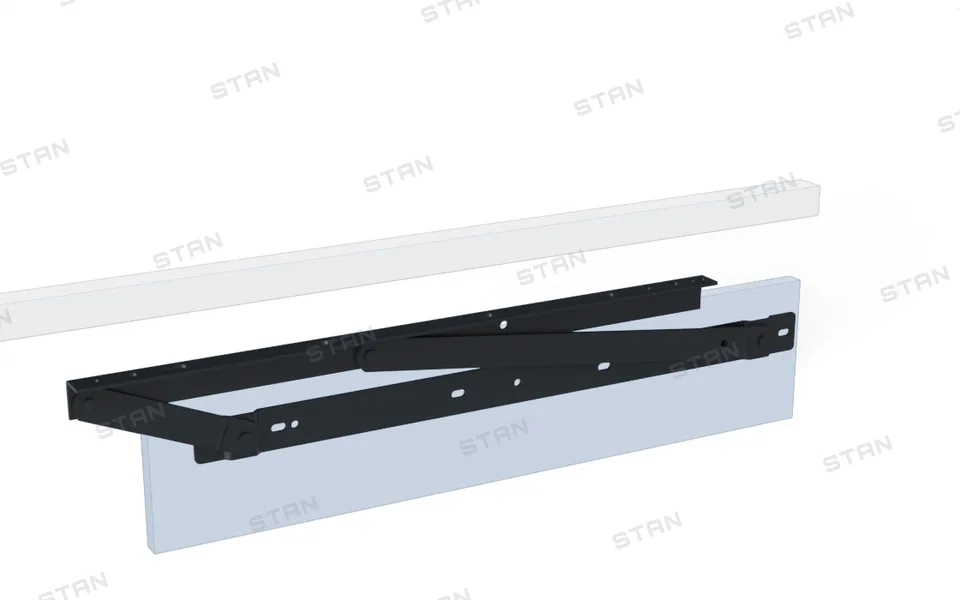

  1. Ayrıntı

    Yatak çerçevesini köşebentin flanşına oturtun.

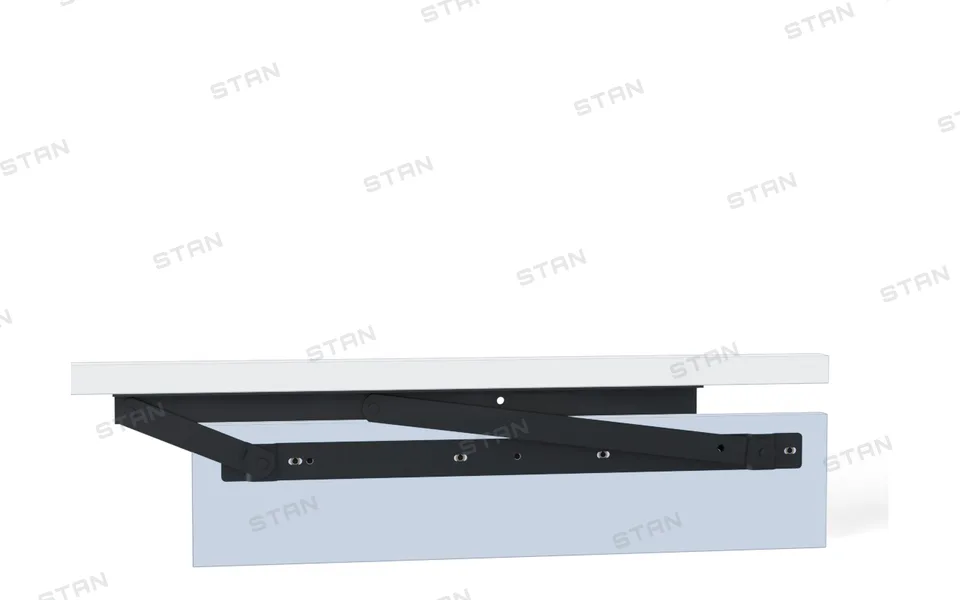

  2. Ayrıntı

    Alt lamayı plakadaki M8 insertlere bütün delik ve yuvalardan altıgen cıvata + pul ile önden bağlayın; çerçeveyi köşebentin M8 kılavuz dişli deliklerine çerçeveden aşağı M8 cıvata ile bağlayın (somun gerekmez).

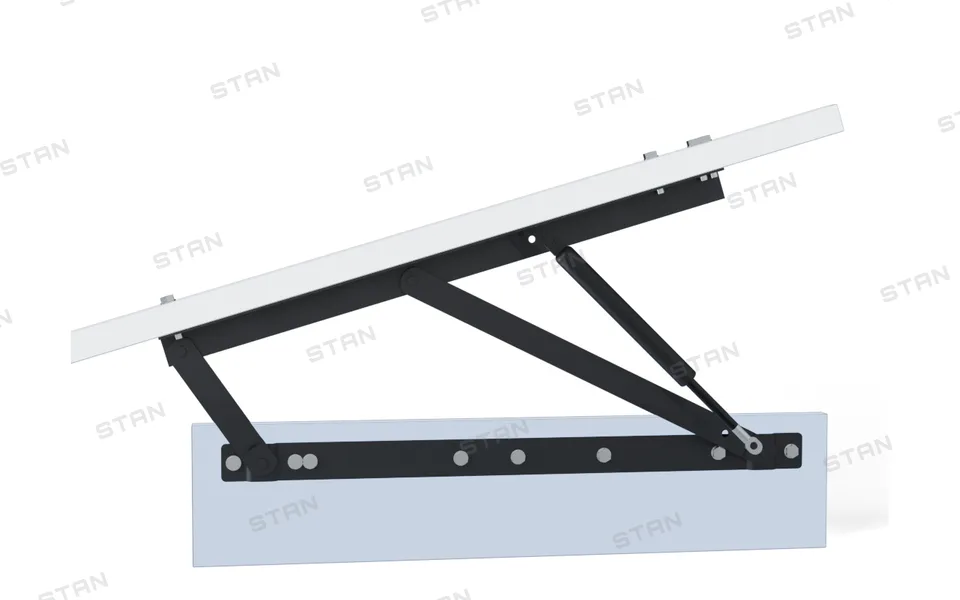

  3. Ayrıntı

    Önce alt, sonra üst ucunu otomatıyla bağlayın.

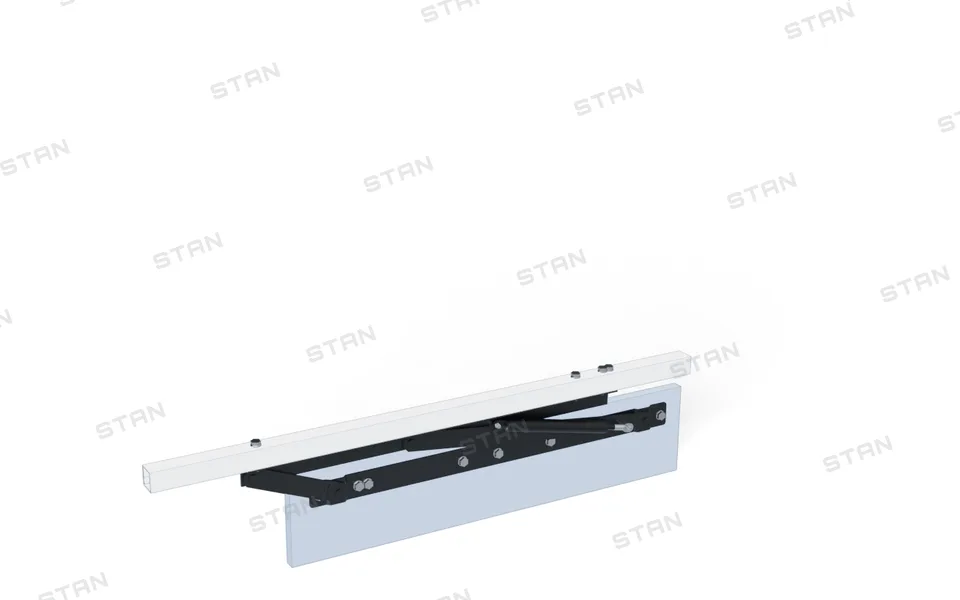

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyToz boya siyah RAL 9005
Konum0–42°
KapakMetal çerçeve
AmortisörGA-385 × 2 · 300–1200 N
Yük≤ 60 kg
Nerede kullanılırSandıklı baza: kaldırma makası
Kalıcı adresstanmekanizma.com/u/BL-300QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
BL-300 Baza Makası Hibrit Q16Teklif iste
