SL-110 Sandık Makası Standart II, açık konum

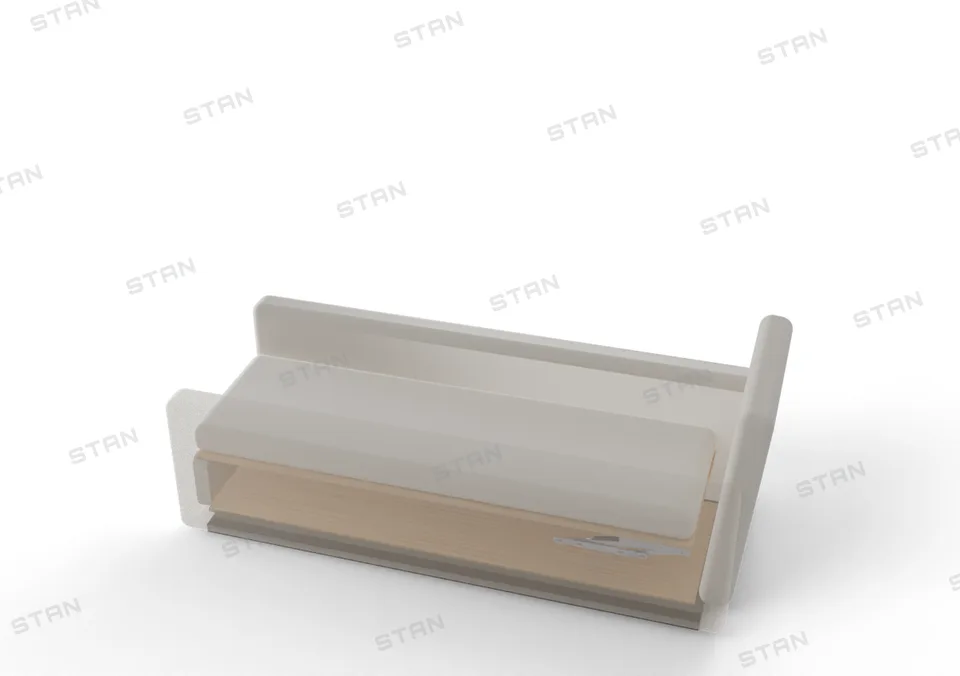

Nerede kullanılır Sandıklı kanepe: sandık makası

SL-110 Sandık Makası Standart II

Standard II Storage Hinge

Standart’ın yenilenmiş modeli; 305 mm gazlı amortisörle çalışır.

Kullanım yeri
Sandıklı kanepe
Açılma
45°
Amortisör
GA-305 × 2 · 300–1200 N (isteğe bağlı)
Yüzey (standart)
Çinko kaplama
VideoMontajTeknik bilgi
Kodunuzu oluşturun

Eski kodlar: 1218AS-P2

Kodunuzu oluşturun

1Varyant

2Gazlı amortisör gücü isteğe bağlı GA-305 × 2 · N

50 N ara değerler siparişe özel
SL-110 Sandık Makası Standart II
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Hazır kodlar

KodAçıklama
SL-110Sandık Makası Standart II
SL-110-BSandık Makası Standart II — siyah boyalı

Montaj

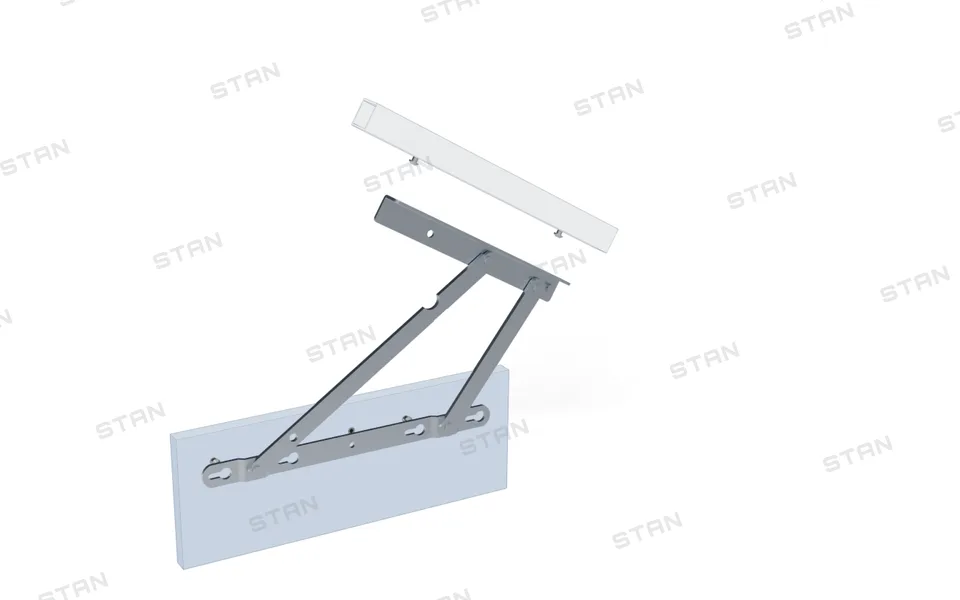

  1. Ayrıntı

    Mekanizmayı açık tutup uzun kolun anahtar deliklerinin geniş kısmını cıvata başlarından geçirin ve dar uca kaydırın; kapak profilini de köşebentin anahtar yuvalarından geçirip kaydırın.

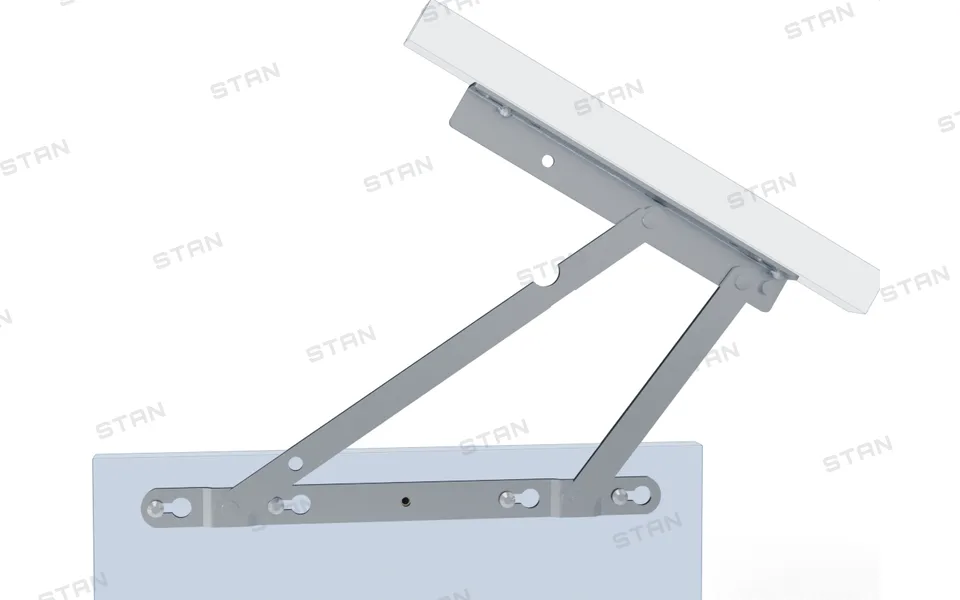

  2. Ayrıntı

    Kaymayı önlemek için en son yuvarlak (sabit) deliklere birer cıvata daha takın: uzun kolda önden, köşebentte alttan gömme başlı.

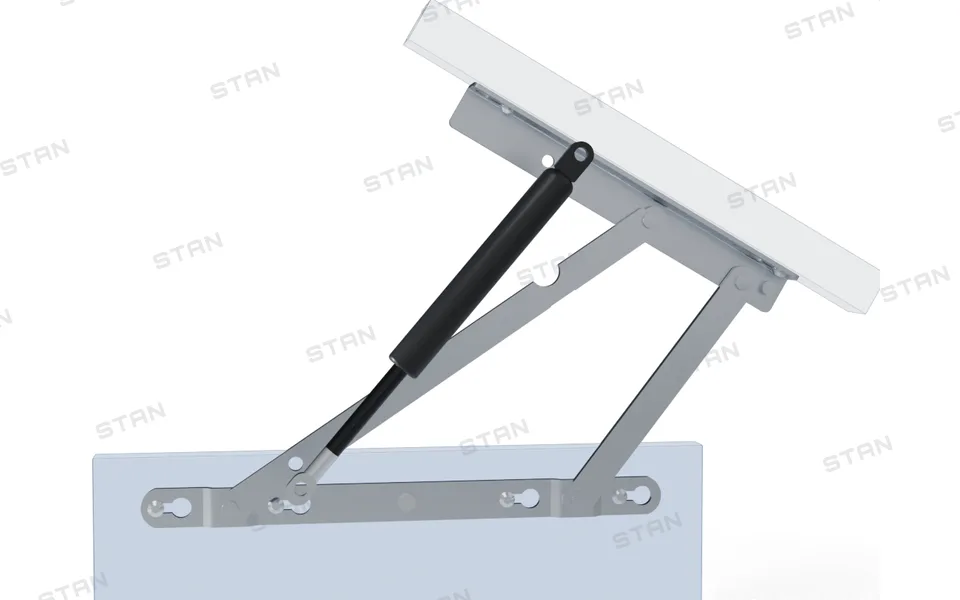

  3. Ayrıntı

    Önce alt, sonra üst ucunu otomatıyla bağlayın.

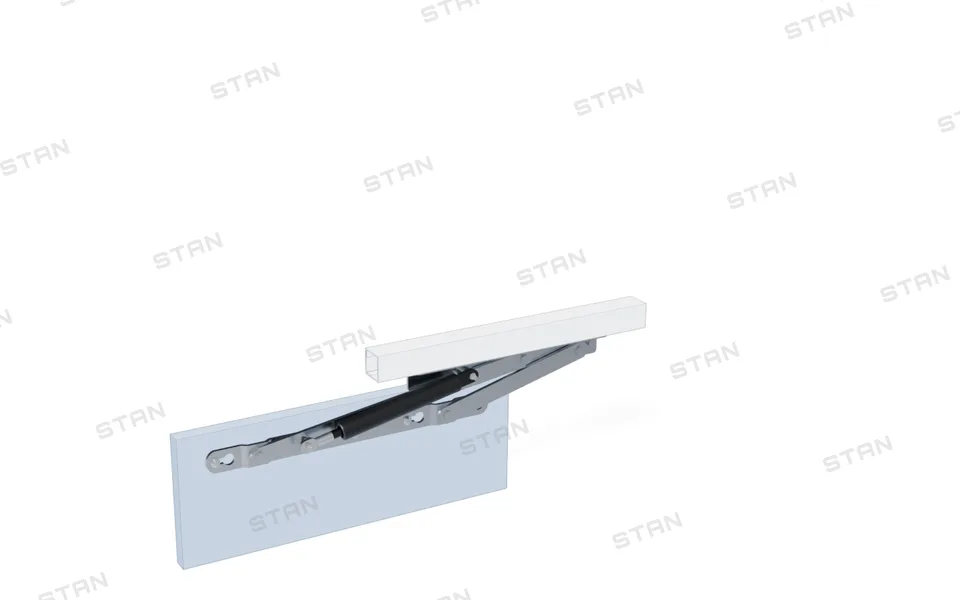

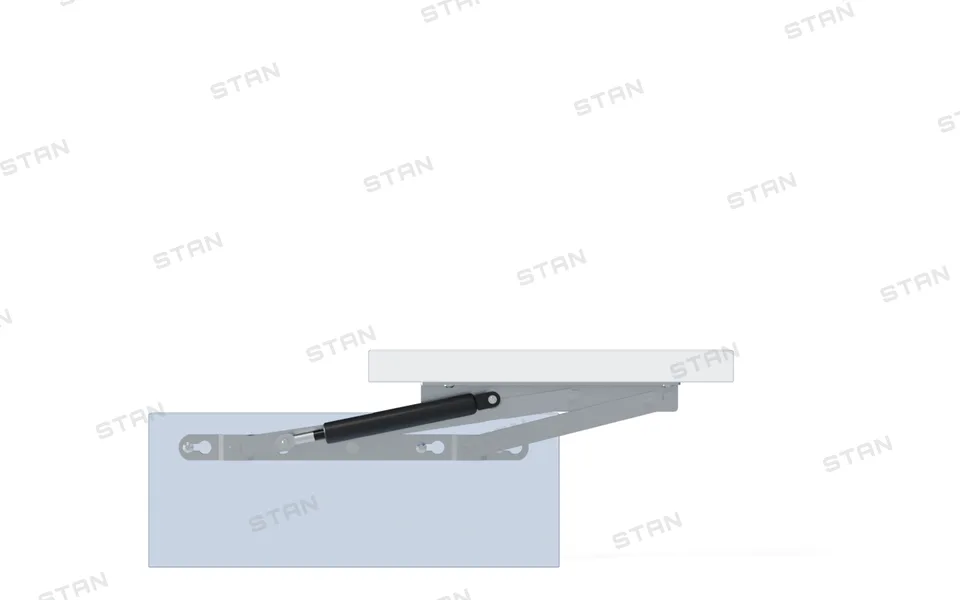

  4. Ayrıntı

    Mekanizma takılmadan açılıp kapanmalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyÇinko kaplama (standart) · toz boya siyah (B)
AmortisörGA-305 × 2 · 300–1200 N (isteğe bağlı)
Nerede kullanılırSandıklı kanepe: sandık makası
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/SL-110QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
