Ürünler / Oturma Grubu Mekanizmaları

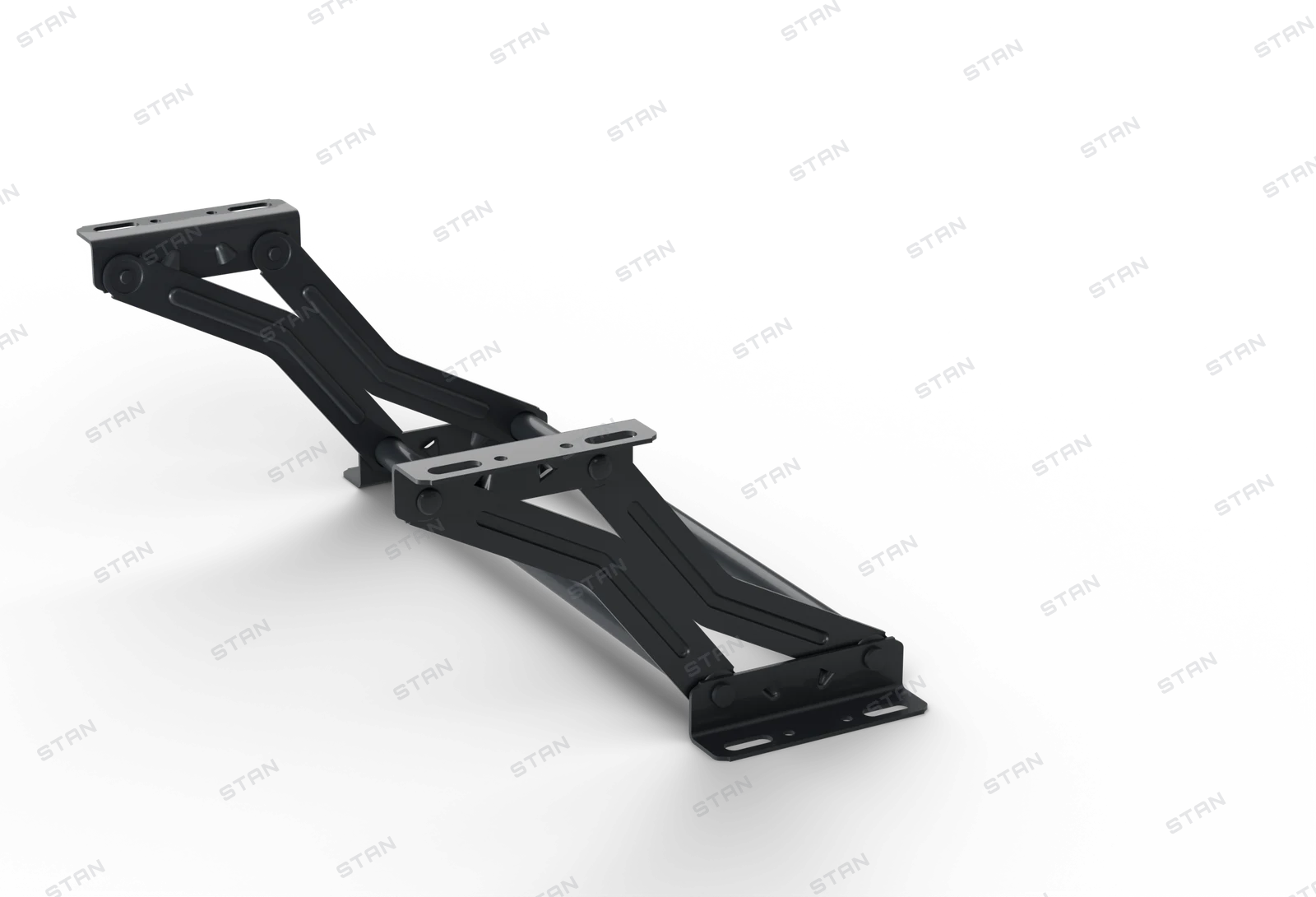

OG-520 Sırt Mekanizması Borulu, açık konum
Nerede kullanılır Köşe ve oturma grubu: sırt

OG-520 Sırt Mekanizması Borulu

Tubular Backrest Mechanism

Borulu sırt mekanizması; standart yükseklik 22 cm.

Kullanım yeri
Köşe ve oturma grubu
Hareket
Yol 30 cm · yükseklik 15–20 cm
Yüzey (standart)
Toz boya siyah
VideoMontajTeknik bilgi
Kodunuzu oluşturun

Kodunuzu oluşturun

1Varyant

OG-520 Sırt Mekanizması Borulu
Sipariş kodunuz
Bu kodla teklif isteyin
Teklif formu

Hazır kodlar

KodAçıklama
OG-520Sırt Mekanizması Borulu
OG-520-26Sırt Mekanizması Borulu — 26 cm yükseklik

Montaj

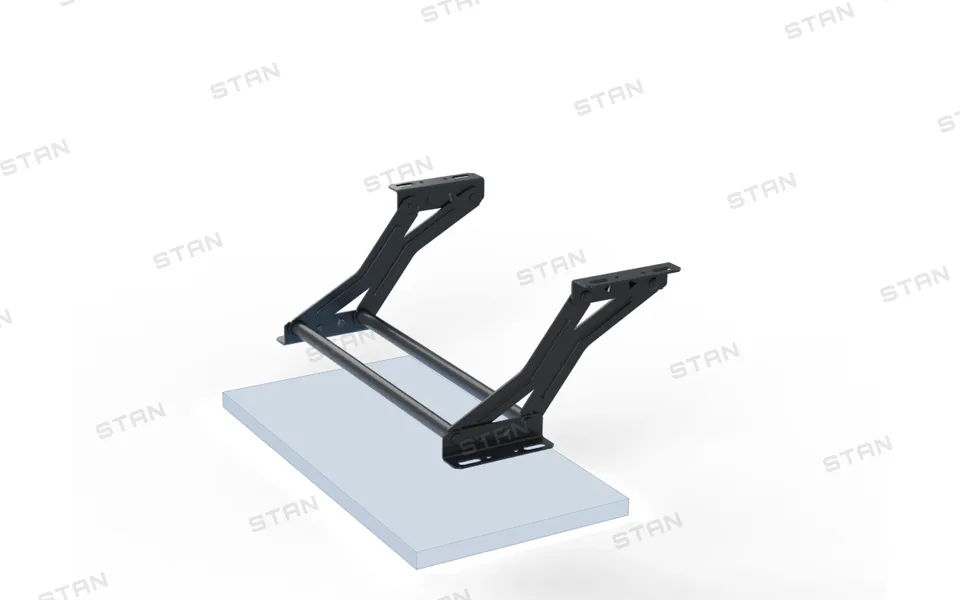

  1. Ayrıntı

    İki alt köşebentin yatay flanşını ø5,5 deliklerden ahşap vidası ya da yuvalardan M8 cıvata ile bağlayın (köşebent başına 2).

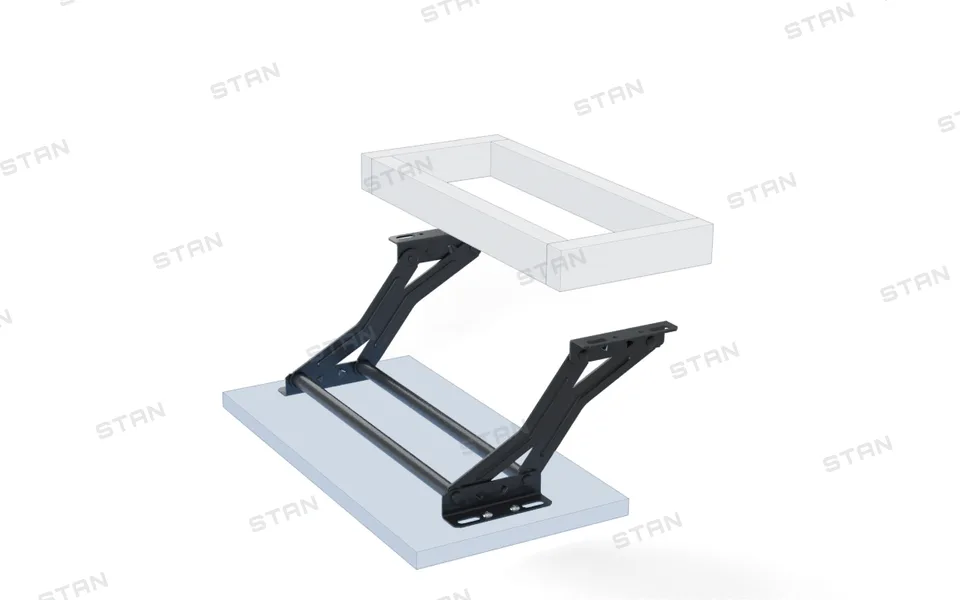

  2. Ayrıntı

    Köşebentler kasanın içinde kalır. Her flanşı alttan ø5,5 deliklerden ahşap vidası ya da yuvalardan M8 cıvata ile bağlayın (köşebent başına 2). Üst köşebentler sırtla birlikte hareket eder.

  3. Ayrıntı

    Sırt yaklaşık 30 cm ileri-geri gider, yolun ortasında yaklaşık 5 cm yükselir; böylece oturma derinliği değişir.

  4. Ayrıntı

    Sırtın ileri-geri yolu boyunca kumaş sıkışmamalı.

Teknik bilgi

Ölçüler mm, CAD modelinden. Büyütmek için tıklayın.
YüzeyToz boya siyah
Nerede kullanılırKöşe ve oturma grubu: sırt
Kataloğu indirin
Kalıcı adresstanmekanizma.com/u/OG-520QR kodu telefonla okutun ya da adresi paylaşın.Güncelleme:
